Küçük boyutlu beş eksenli oyma makinesi, küçük ölçekli beş eksenli bağlantılı CNC tezgahıdır. Özellikler, Uygulamalar, Çalışma prensipleri detayları aşağıdadır

Özellikler

• Yüksek hassasiyet: '0.1μm ilerleme, 1μm kesme ve nm seviyesinde yüzey pürüzlülüğü' sağlayabilir, yüksek işleme hassasiyetine sahiptir.

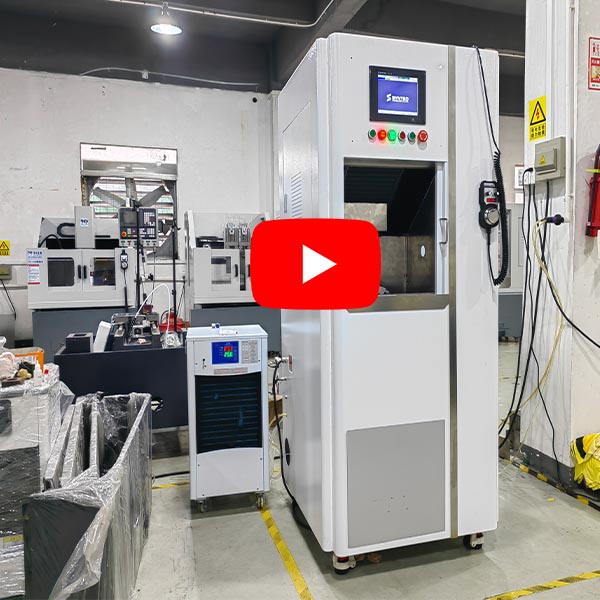

• Kompakt ve esnek: Küçük bir ayak izine sahiptir, kompakt bir gövde. Örneğin, bazı modellerin ön genişliği 92 santimetre, yüksekliği 1.9 metre, yan genişliği 62 santimetre ve ağırlığı yaklaşık 400 kilogramdır. Altında Fuma tekerlekleri vardır, her yöne hareket edebilir.

• Fonksiyon zenginliği: Otomatik takım ayarlama, otomatik yağlama, çevrimiçi pozisyon tespiti, milin çok noktalı pozisyonlanması ve arıza alarmı gibi fonksiyonlara sahiptir. Ayrıca soğutma dolaşımı ve toz önleme gibi sistemlerle donatılmıştır.

• Yüksek hız: Elektrikli mil yüksek dönüş hızına sahiptir. Örneğin, bazıları 60,000 rpm'ye ulaşabilir ve takım değiştirme hızı hızlıdır. Örneğin, küçük boyutlu beş eksenli bağlantılı CNC oyma makinesinin takım değiştirme hızı 12 saniyedir.

Uygulama alanları

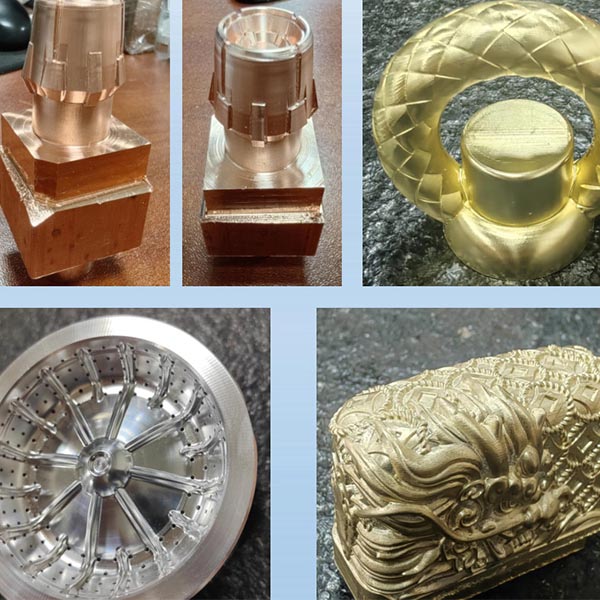

• 3C ve akıllı giyilebilir endüstriler: Alüminyum alaşımı, seramik ve akrilik gibi çeşitli malzemelerden yapılmış ince parçaların işlenmesinde kullanılır, örneğin VR gözlükleri, fareler ve telefon kasaları.

• Tıp endüstrisi: Tıbbi aksesuarlar, diş protezleri ve protezler gibi hassas parçaları işleyebilir.

• Mücevher ve saat endüstrisi: Altın ve gümüş gibi değerli metalleri oyarak ve işleyerek mücevher ve saatlerin karmaşık parçalarını yapabilir.

• El sanatları endüstrisi: Yeşim taşı ve ahşap gibi malzemelerden yapılmış el sanatlarının oymasında kullanılır, örneğin yeşim taşı çaydanlıklar ve süs eşyaları.

Çalışma prensibi

Bilgisayardaki özel oyma yazılımı, tasarım ve düzen için kullanılır ve bilgi, kontrolöre iletilir, bu da X, Y, Z, A ve C oyma makinesi ana bilgisayarının beş ekseninin hareketini kontrol etmek için servo motoru süren bir sinyale dönüştürülür. Aynı zamanda, yüksek hızda dönen oyma başlığı, bir kesici alet taşıyarak, iş masasına sabitlenmiş malzemeyi keser ve karmaşık eğri yüzeylerin ve üç boyutlu grafiklerin oyma işlemini gerçekleştirir.

Ana bileşenler

• CNC sistemi: ' Chikin Mini 5 eksenli oyma sistemi gibi, tezgahın hareketini ve işleme sürecini kontrol ederek yüksek hızlı, yüksek hassasiyetli işleme ve CNC mühendislik yönetimini sağlar.

• Elektrikli mil: Kesme gücü sağlar ve yüksek dönüş hızına sahiptir. Örneğin, 2.5KW 60,000 rpm'lik bir elektrikli mil, işleme hassasiyetini ve yüzey kalitesini garanti edebilir.

• İletim bileşenleri: Zemin bilyalı vidalar ve orijinal THK/Hiwin hassas P-sınıfı lineer kızaklar hareket hassasiyetini ve stabilitesini sağlar.

• Takım dergisi: Bazı modeller otomatik takım değiştirme cihazı ve bir takım dergisi ile donatılmıştır, bu da işleme verimliliğini artırabilir.
