PCB Üretim Hatlarında Ekipmana Giriş

Baskılı Devre Kartları (PCB'ler), neredeyse tüm elektronik cihazların kalbinde yer alır. Akıllı telefonlar ve bilgisayarlardan ev aletleri ve tıbbi cihazlara kadar, PCB'ler, işlevsel ve güvenilir elektronikler oluşturmak için temel bileşenlerdir. Bir PCB üretim hattı, bu kartların tasarımı ve üretiminden test ve montajına kadar birçok kritik süreci içerir.

Bu makale, PCB üretim hatlarında kullanılan çeşitli ekipman türlerini tanıtmayı, üretim sürecinin kalitesini ve verimliliğini sağlamadaki amaçlarını ve önemlerini ana hatlarıyla açıklamayı hedeflemektedir.

1. PCB Tasarım Yazılımı ve Ekipmanları

Bir PCB'nin fiziksel üretimine başlamadan önce, kartın tasarımının tamamlanması gerekir. Bu süreç genellikle bir şematik diyagramın oluşturulmasıyla başlar, ardından PCB düzeni tasarımı gelir. Bu aşamada, bileşenlerin yerleşimini, elektriksel izlerin yönlendirilmesini ve diğer kritik parametreleri tanımlamak için çeşitli yazılım araçları kullanılır.

Anahtar Ekipmanlar:

• CAD Yazılımı: Altium Designer, Eagle ve KiCad gibi araçlar PCB'yi tasarlamak için kullanılır. Bu yazılım platformları, mühendislerin detaylı şemalar oluşturmasına, elektriksel özellikleri simüle etmesine ve üretim için gerekli dosyaları oluşturmasına olanak tanır.

• CAM Sistemleri: Bilgisayar Destekli Üretim (CAM) yazılımı, PCB tasarımlarını makine tarafından okunabilir formatlara (Gerber dosyaları) dönüştürmek için kullanılır. Bu dosyalar, PCB'nin nasıl üretileceği konusunda otomatik ekipmanlara rehberlik eder.

2. PCB Laminasyon Ekipmanları

Laminasyon, PCB üretiminde, PCB'nin farklı katmanlarının birbirine bağlandığı kritik bir adımdır. Bu süreç, altta yatan malzemelere zarar vermeden uygun yapışmayı sağlamak için ısı ve basıncın hassas kontrolünü gerektirir.

Anahtar Ekipmanlar:

• Laminasyon Presi: Bu makine, bakır kaplı levhaları reçine katmanlarıyla lamine etmek için basınç ve ısı uygular. Laminasyon presi, katmanların herhangi bir hava boşluğu veya delaminasyon olmadan güvenli bir şekilde bağlanmasını sağlar.

• Otoklav: Bazı durumlarda, özellikle yüksek yoğunluklu PCB'ler veya çok katmanlı kartlar söz konusu olduğunda, laminasyon için otoklavlar kullanılır. Otoklav, laminasyon süreci için kontrollü bir ortam sağlayarak kusurları önler ve tekdüze bağlanmayı sağlar.

3. Delme ve Yönlendirme Ekipmanları

Delme, bir PCB'de bileşen montajı ve elektriksel bağlantılar için viyaların ve deliklerin oluşturulmasında esastır. Bu adımın hassasiyeti kritiktir, çünkü PCB'nin işlevselliğini doğrudan etkiler.

Anahtar Ekipmanlar:

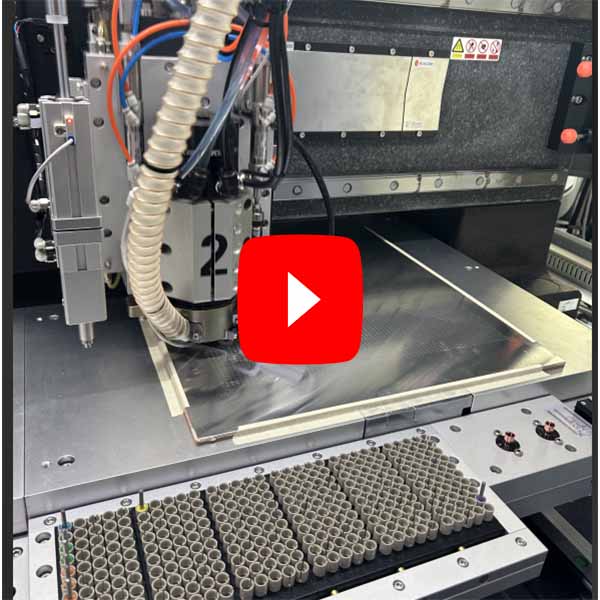

• Delme Makinesi: Bu makineler, PCB'de delikler açmak için yüksek hızlı dönen matkaplar kullanır. CNC (Bilgisayarlı Sayısal Kontrol) delme makineleri, çeşitli delik boyutları için hassas ve otomatik delme işlemlerinde yaygın olarak kullanılır.

• Lazer Delme Makinesi: Mikro viyalar veya daha ince delikler gerektiğinde, lazer delme makineleri kullanılabilir. Geleneksel mekanik matkaplardan daha yüksek hassasiyet sunarlar ve daha küçük delikler açabilirler.

• Yönlendirme Makinesi: Delme işleminden sonra, PCB'yi son şekline kesmek için genellikle bir yönlendirme makinesi kullanılır. Yönlendirme ayrıca, tasarımı özelleştirmek için gerekli olan daha karmaşık şekillerin ve konturların oluşturulmasına olanak tanır.

4. Bakır Aşındırma Ekipmanı

Bakır aşındırma, PCB yüzeyinden istenmeyen bakırı uzaklaştırmak ve gerekli elektriksel izleri oluşturmak için kullanılan bir işlemdir. Bu işlem, fazla bakırı çözerek yalnızca tasarlanmış izleri bırakan bir kimyasal çözelti kullanımını içerir.

Anahtar Ekipmanlar:

• Aşındırma Makinesi: Aşındırma işlemi, genellikle istenmeyen bakırı uzaklaştırmak için demir klorür gibi kimyasalların bir karışımını kullanan özel bir aşındırma makinesinde gerçekleştirilir. PCB, her biri belirli bir çözelti içeren bir dizi tanktan geçirilir.

• Püskürtmeli Aşındırma Sistemi: Bu sistem, PCB'nin belirli alanlarını hedef almak için bir aşındırma çözeltisi püskürtmesi kullanır. Yüksek hassasiyetli aşındırma için sıklıkla kullanılır ve ince hatlı devreler için idealdir.

5. Lehim Maskesi ve İpek Baskı Ekipmanı

Bakır izler aşındırıldıktan sonra, PCB'nin bir lehim maskesi ile kaplanması gerekir. Lehim maskesi, PCB'nin bakır izlerini oksidasyondan korur ve lehimleme sırasında kısa devreleri önler. Ek olarak, bileşen konumlarını ve diğer önemli bilgileri işaretlemek için bir ipek baskı katmanı tahtaya basılır.

Anahtar Ekipmanlar:

• Lehim Maskesi Kaplama Makinesi: Bu makine, PCB'ye ince bir lehim maskesi tabakası uygular. Lehim maskesi daha sonra sertleşmesi için UV ışığı altında kürlenir.

• İpek Baskı Makinesi: Bir ipek baskı yazıcısı, metin ve sembolleri PCB'nin üzerine basmak için kullanılır. Bu genellikle okunabilirlik ve dayanıklılığı sağlamak için mürekkep püskürtmeli veya ekran baskı teknikleri kullanılarak yapılır.

6. PCB İnceleme ve Test Ekipmanları

PCB başlangıç üretim adımlarından geçtikten sonra, tüm tasarım özelliklerine ve kalite standartlarına uyduğundan emin olmak için kapsamlı bir şekilde incelenmelidir. İnceleme ve test ekipmanları, eksik veya yanlış hizalanmış bileşenler, yanlış lehim bağlantıları ve elektrik kısa devreleri gibi kusurları belirlemek için kritik öneme sahiptir.

Anahtar Ekipmanlar:

• Otomatik Optik İnceleme (AOI): AOI makineleri, PCB'nin yüzeyindeki bakır izler, lehim maskesi ve bileşenlerdeki kusurları incelemek için yüksek çözünürlüklü kameralar kullanır. Bu makineler, eksik bileşenler, uygun olmayan bileşen yönlendirmesi veya lehimleme kusurları gibi sorunları tespit edebilir.

• X-ışını İnceleme Sistemi: Çok katmanlı PCB'ler için, X-ışını incelemesi, lehim bağlantılarındaki boşluklar veya viyalarla ilgili sorunlar gibi iç kusurları tespit etmek için gereklidir. X-ışını makineleri, PCB'nin iç katmanlarını incelemek için tahribatsız bir yöntem sağlar.

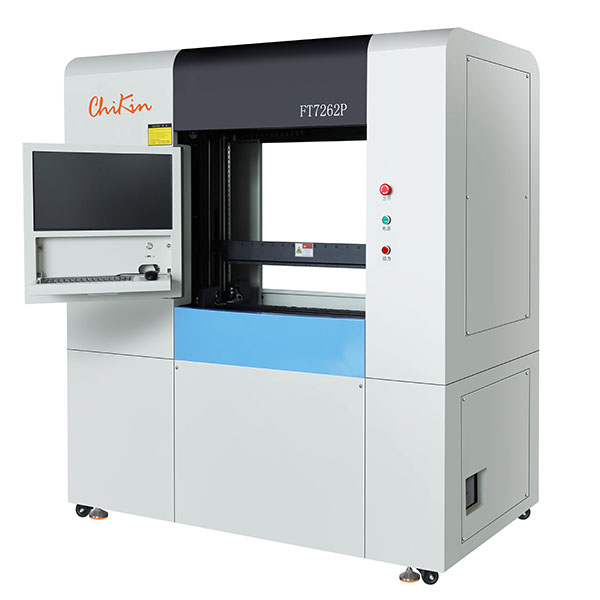

• Elektriksel Test (Devre İçi Test ve Fonksiyonel Test): Bu testler, PCB'nin elektriksel işlevselliğini kontrol eder. Devre içi test cihazları (ICT), her bileşenin doğru yerleştirildiğini ve çalıştığını doğrular. Fonksiyonel test, tam devrenin operasyonel koşullar altında beklenen şekilde davrandığından emin olur.

7. Reflö Lehimleme Ekipmanları

Reflö lehimleme, PCB montajında lehim macununun eritilerek PCB ve bileşenleri arasında sağlam elektrik bağlantıları oluşturulduğu önemli bir işlemdir. İşlem, lehimleme işleminin hassas ve düzgün olmasını sağlamak için PCB'nin kontrollü bir şekilde ısıtılmasını içerir.

Anahtar Ekipmanlar:

• Reflö Fırını: Bu makine, lehimleme için PCB'nin gerekli sıcaklığa kadar ısıtılmasında kullanılır. PCB, fırındaki bir dizi sıcaklık bölgesinden geçerek lehim macununun erimesine ve güçlü, güvenilir lehim bağlantıları oluşturmasına olanak tanır.

• Lehim Macunu Yazıcısı: Reflö lehimlemeden önce, lehim macunu bir lehim macunu yazıcısı kullanılarak PCB'ye uygulanır. Macun, bileşenlerin yerleştirileceği pedlere hassas bir şekilde uygulanır.

8. Dalga Lehimleme Ekipmanları

Delikli bileşenler içeren PCB'ler için, bileşenleri kart üzerine bağlamak amacıyla genellikle dalga lehimleme kullanılır. Bu işlem, PCB'nin erimiş lehim dalgası üzerinden geçirilmesini içerir, bu da delikli bacaklarla bağlantılar oluşturur.

Anahtar Ekipmanlar:

• Dalga Lehimleme Makinesi: Dalga lehimleme makinesi, erimiş lehim banyosu içerir ve PCB, gerekli bağlantıları oluşturmak için lehim dalgasının üzerinden geçirilir. Dalga lehimleme işlemi, genellikle delikli bileşenlere sahip büyük PCB partileri için kullanılır.

9. Montaj Ekipmanları

PCB üretildikten ve lehimlendikten sonra, son adım bileşenlerin montajıdır. Bu süreç, dirençler, kapasitörler ve entegre devreler (IC'ler) gibi bileşenlerin PCB üzerine yerleştirilmesini içerir.

Anahtar Ekipmanlar:

• Al ve Yerleştir Makinesi: Bu otomatik makine, bir tepsi veya makaradan bileşenleri alır ve PCB üzerine yerleştirir. Al ve yerleştir makinesi oldukça hassastır ve çeşitli boyut ve şekillerdeki bileşenleri işleyebilir.

• Yüzey Montaj Teknolojisi (SMT) Hattı: SMT ekipmanları, yüzey montaj bileşenlerinin montajı için kullanılır. SMT hattı, lehim macunu yazıcıları, al ve yerleştir makineleri ve reflow fırınları gibi birkaç makine içerir ve kartı verimli bir şekilde monte eder.

• Delikli Montaj Makinesi: Delikli bileşenler için, bu makine, lehimlemeden önce uçları PCB deliklerine yerleştirir.

10. Son Test ve Paketleme Ekipmanları

PCB tamamen monte edildikten sonra, tüm operasyonel ve kalite standartlarını karşıladığından emin olmak için son bir test turundan geçer. Testten sonra, PCB sevkiyat için paketlenir.

Anahtar Ekipmanlar:

• Fonksiyonel Test Ekipmanı: Bu ekipman, tamamen monte edilmiş PCB'nin fonksiyonelliğini test eder ve tüm bileşenlerin beklenildiği gibi çalıştığından emin olur.

• Otomatik Paketleme Hattı: Son PCB ürünleri, teslimat için otomatik olarak paketlenir, paketleme süreci, güvenli taşıma için etiketleme, vakumlama ve kutulama işlemlerini içerir.

PCB üretim süreci karmaşıktır, yüksek kaliteli sonuçlar sağlamak için özel ekipman gerektiren birden fazla aşama içerir. Tasarım aşamasından son test ve paketlemeye kadar, her ekipman parçası, PCB'nin tasarımın tam spesifikasyonlarına uygun olarak üretilmesini sağlamada kritik bir rol oynar. Teknoloji ilerlemeye devam ettikçe, PCB üretim süreci gelişecek ve giderek daha karmaşık ve hassas tasarımları işlemek için daha da sofistike ekipmanlar mevcut olacaktır.

PCB üretiminde yer alan farklı ekipman türlerini anlamak, güvenilir elektronik ürünler yaratmak için gereken uzmanlık ve hassasiyet seviyesini vurgulamaya yardımcı olur. Tüketici elektroniği, otomotiv veya tıbbi cihazlar için olsun, yüksek kaliteli PCB'ler, modern elektroniklerin tasarlandığı gibi çalışmasını sağlamak için esastır.
